Опора анкерная поворотная Пластина 250х250 мм, фланцы D200

Опора анкерная поворотная на парапет для составной разновысотной консоли люльки ZLP является уникальным приспособлением, при помощи которого можно, используя стандартные балки и заднюю опору консоли с удлинителями стойки или без них, обойтись без применения передних опор, когда парапет слишком высок или же место для размещения передней опоры вовсе отсутствует. С успехом заменяет переднюю опору стандартной или увеличенной консоли при наличии парапета.

Устанавливается непосредственно на свободную горизонтальную плоскость парапета или иного сооружения с достаточной несущей способностью при помощи четырех анкеров диаметром 16 мм (в комплект поставки не входят). Допускается монтаж на подходящие металлоконструкции при помощи приварки.

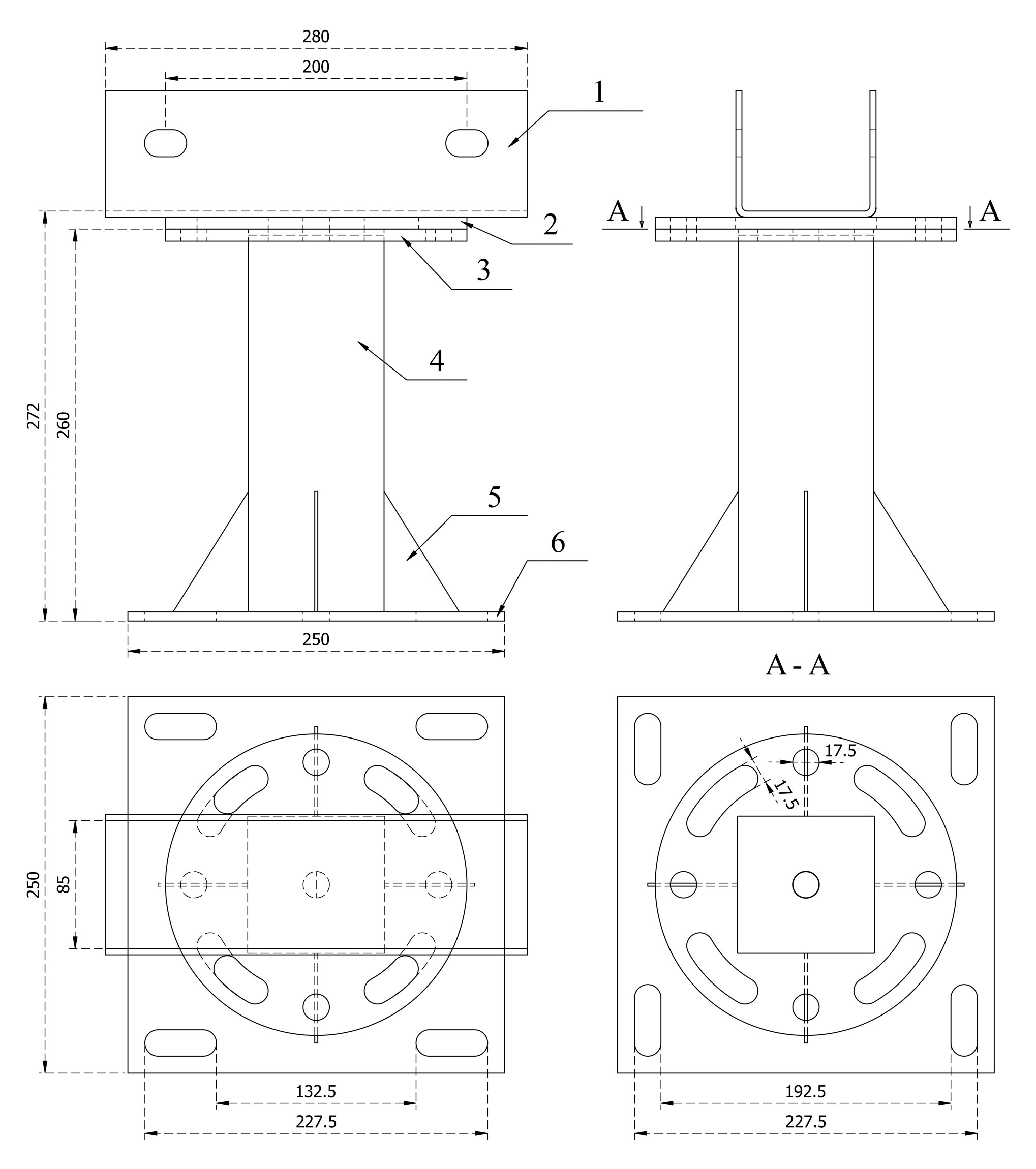

Верхняя часть опоры состоит из двух прорезных фланцев, скрепляемых двумя болтовыми соединениями М16, при помощи которых луч балки, помещенной в седло верхнего фланца может поворачиваться в горизонтальной плоскости на любой угол. Это свойство опоры бывает чрезвычайно удобным в условиях, когда места на кровле для размещения задней опоры недостаточно или же присутствуют конструкции, препятствующие её установке.

Конструкция опоры допускает размещение в её седле балок сечением 80-84х80-84 мм с шагом отверстий 200 мм. Высота расположения нижней плоскости балки составляет 272 мм от плоскости парапета. Стойка опоры выполнена из трубы квадратного сечения 90х4 мм, опорная пята из листового металла толщиной 6 мм, а прорезные фланцы из листового металла толщиной 8 мм.

Благодаря своей уникальной конструкции, поворотная опора может размещаться максимально близко к внешнему краю ограждения (парапета), вследствие чего значительно увеличивается эффективный вылет фронтальной балки консоли без потери балансировочной устойчивости консоли при том же удалении задней опоры и при том же количестве контргрузов.

Изготовлена из стали с антикоррозийной защитой в виде полимерно-порошкового покрытия, материал "Грунт цинкосодержащий" эпоксидный G305. Цвет покрытия по умолчанию серый цинк, но по запросу может быть любым, исходя из потребностей заказчика. Самые популярные цвета: RAL2011 (оранжевый), RAL1028 (желтый), RAL6018/RAL6032 (зелёный), RAL3020 (красный).
